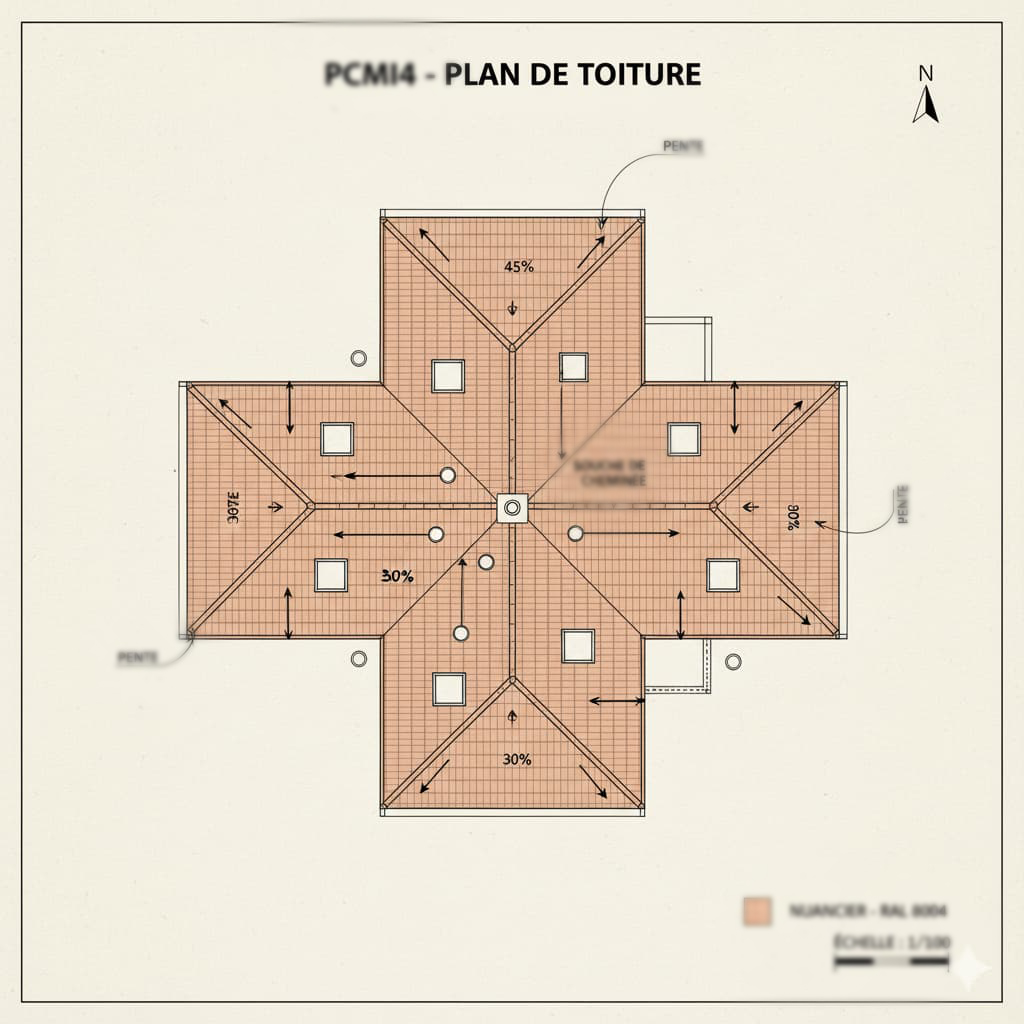

🏠 Plan de Toiture RE2020 : Révolution Énergétique et Biosourcée

Le plan de toiture moderne intègre performances énergétiques RE2020, solutions photovoltaïques et matériaux biosourcés pour créer une cinquième façade productive et écologique.

Document technique révolutionné par la RE2020 combinant architecture traditionnelle et innovations énergétiques. La toiture devient un système complexe intégrant : production énergétique (PV, thermique), matériaux biosourcés (bois, chanvre, ouate cellulose), gestion bioclimatique (orientation, pentes, débords), et récupération EP. Calculs thermiques obligatoires.

RE2020 obligatoire 2025 : Seuil carbone <640kgCO2eq/m². Matériaux biosourcés privilégiés. Calcul ACV obligatoire. Performance énergétique renforcée.
Photovoltaïque intégré : Obligation >500m² surface. BAPV ou BIPV selon esthétique. Rendement >20% exigé. Stockage batterie recommandé.
Matériaux biosourcés : Charpente bois français. Isolation chanvre/ouate. Couverture tuiles terre cuite. Réduction empreinte 40-60%.
Gestion eaux intégrée : Récupération EP toiture. Noues infiltration. Toitures végétalisées urbain. Rétention temporaire obligatoire.
Performance bioclimatique : Orientation optimisée. Débords calculés masques. Ventilation naturelle intégrée. Confort été passif.

Révolution réglementaire 2022-2025 : RE2020 remplace RT2012 avec obligation carbone. Loi Climat 2021 impose PV >500m². Plan France Relance booste biosourcé. Crise énergétique accélère autonomie. Innovation matériaux : tuiles PV intégrées, bois engineered, isolation bio-performante.

📋 Les 12 Éléments Techniques Obligatoires RE2020

Éléments techniques obligatoires pour conformité RE2020 et optimisation énergétique.

🏗️ Système toiture intégré RE2020

Approche système combinant structure, énergétique, et environnemental selon nouvelles normes.

Charpente bois certifiée PEFC

Essence locale (Douglas, Epicéa). Section calculée Eurocode 5. Assemblages mécaniques inox. Traitement classe 2 minimum. Ponts thermiques réduits. Stockage carbone comptabilisé ACV.

Isolation biosourcée performante

R>8 m²K/W obligatoire. Ouate cellulose soufflée 300mm, chanvre rouleaux 280mm, fibre bois rigide 240mm. Lambda <0,040 W/mK. Étanchéité air <0,4 m³/h.m². Certificat Acermi.

Couverture durable intégrée

Tuiles terre cuite 50 ans garantie, ardoise naturelle 100 ans, bac acier prélaqué 30 ans, zinc prépatiné 40 ans. Résistance grêle H4. Réflectance solaire >30%. Fixations inox A4.

Photovoltaïque architectural

BAPV surimposé ou BIPV intégré. Rendement >21% monocristallin. Onduleurs optimiseurs. Micro-onduleurs tolérance ombrage. Production >150kWc/100m² optimisé.

Étanchéité air renforcée

Membrane frein-vapeur Sd>18m. Adhésifs 20 ans durabilité. Test infiltrométrie <0,4 m³/h.m² RT. Points singuliers traités : cheminée, fenêtres toit, antennes.

Ventilation naturelle intégrée

Chatières entrée air 200cm²/m linéaire faîtage. Sortie air 150cm²/m. Ventilation traverse obligatoire. Grilles anti-nuisibles inox. Débit calculé DTU 68.3.

Évacuation EP optimisée

Gouttières zinc Ø180 développé 33. Descentes Ø100 PVC gris anthracite. Débit évacuation 200L/s/ha pluie décennale. Siphons anti-feuilles. Raccordement réseau étanche.

Isolation thermique continue

Rupture ponts thermiques pannes/murs. Isolation périphérique 80mm continu. Étanchéité périphérique membrane. Calcul pont thermique <0,1 W/mK.

Sécurité intégrée

Pare-neige rangées si pente >45°. Échelle toit inox si >15m longueur. Points ancrage EPI permanents. Garde-corps périphériques terrasses. Éclairage sécurité balisage.

Récupération eaux pluviales

Cuve enterrée 5000L minimum. Filtration première pluie. Pompe surpression 3 bars. Usage jardin/WC. Économie 40% consommation eau potable.

Calculs énergétiques

Simulation thermique dynamique STD obligatoire. DJU référence station météo. Apports solaires calculés masques. Performance globale Cep<85 kWh/m².an résidentiel.

Documentation technique

Plans exécution échelle 1/50e. Détails noeuds 1/10e. Fiches techniques matériaux. Calculs structure vérifiés BET. Garanties décennales constructeur.

📐 Méthode de Conception Intégrée en 8 Étapes

  1. Étape 1 : Analyse bioclimatique site (1j) : Étude microclimat : vents dominants, masques solaires, précipitations. Calcul gisement solaire kWh/m².an. Orientation optimale ±30° plein sud. Pente 30-35° rendement max PV France. Contraintes PLU intégrées.
  2. Étape 2 : Conception architecture énergétique (2j) : Forme optimisée compacité. Surface toiture/habitable <1,2 ratio efficace. Pentes différenciées : sud PV 30°, nord éclairage zénithal. Débords calculés : été ombrage, hiver apports. Volume tampon sous-toiture.
  3. Étape 3 : Dimensionnement charpente biosourcée (1j) : Calculs charges climatiques région. Bois local Douglas/Epicéa sections optimisées. Assemblages mécaniques évitent chimique. Traitement naturel classe 2. Préfabrication atelier précision. Transport <100km empreinte.
  4. Étape 4 : Isolation hautes performances (0.5j) : R>8 m²K/W stratégie multicouche. Sarking extérieur 120mm fibre bois + entre-chevrons 180mm ouate + sous-rampants 80mm chanvre. Étanchéité air continue membrane biosourcée. Ponts thermiques <0,05 W/mK.
  5. Étape 5 : Intégration photovoltaïque (1j) : Calcul production optimisée masques. Modules haute efficacité >22% monocristallin. Onduleurs optimiseurs ombrage partiel. Intégration esthétique BIPV tuiles. Stockage batterie lithium 10kWh autonomie. Revente surplus 10c€/kWh.
  6. Étape 6 : Couverture durable (0.5j) : Matériaux locaux : tuiles terre cuite régionale, ardoise carrière française. Durabilité >50 ans garantie. Résistance climatique grêle/vent. Réflectance solaire cool roof. Réparable/recyclable fin vie. Esthétique patrimoine.
  7. Étape 7 : Systèmes techniques intégrés (1j) : VMC double-flux centralisée. Récupération chaleur >90%. Puits canadien/provençal régulation. Capteurs solaire eau chaude intégrés. Gestion domotique optimisation. Monitoring consommations temps réel.
  8. Étape 8 : Validation performance globale (0.5j) : Simulation thermique dynamique Cep<85. ACV carbone <640kgCO2eq/m². Test infiltrométrie <0,4. Calculs structure vérifiés. Devis détaillé matériaux. Planning travaux intégré. Garanties assurances validées.

❌ Les 10 Erreurs Techniques qui Ruinent la Performance

❌ Ponts thermiques négligés → Surconsommation 20-30%. Solution : Isolation continue, sarking périphérique, rupteurs thermiques

❌ Étanchéité air bâclée → Infiltrations parasite. Solution : Test infiltrométrie obligatoire, membrane continue, adhésifs durables

❌ PV mal orienté → Perte production 40%. Solution : Azimut plein sud ±30°, inclinaison 30-35°, ombrage calculé précisément

❌ Matériaux conventionnels → ACV carbone dépassée. Solution : Biosourcés locaux, transport <100km, stockage carbone comptabilisé

❌ Ventilation sous-dimensionnée → Humidité + moisissures. Solution : DTU 68.3 respecté, débits calculés, ventilation traversante

❌ Isolation discontinue → Condensation intersticielle. Solution : Pare-vapeur continu, points singuliers traités, calcul température rosée

❌ Surcharge structure négligée → Effondrement risque. Solution : Charges climatiques région, neige exceptionnelle, vent extrême calculés

❌ Évacuation EP insuffisante → Débordements dégâts. Solution : Gouttières surdimensionnées, descentes multiples, débit pluie décennale

❌ Sécurité oubliée → Accidents + responsabilité. Solution : EPI permanents, échelles toit, garde-corps, balisage nocturne

❌ Garanties incomplètes → Sinistres non couverts. Solution : Décennale structure, responsabilité PV 20 ans, matériaux certifiés

🔬 Innovations Technologiques 2025

Tuiles photovoltaïques BIPV

Intégration invisible tuiles terre cuite + cellules silicium. Rendement 18-20% égal panneaux. Esthétique patrimoine conservée. Prix : 25-30€/Wc installé. ROI 12-15 ans. Garantie fabricant 25 ans production.

Isolation aérogel biosourcé

Aérogel silice + fibres lin. Lambda 0,015 W/mK record. Épaisseur divisée par 2 performance égale. Hydrophobe naturel. Prix premium 50€/m² 50mm. Applications contraintes épaisseur : patrimoine, surélévation.

Charpente CLT préfabriquée

Bois massif contrecollé 5-9 plis. Portée 15m sans appui intermédiaire. Précision millimétrique usine. Montage 1 journée grue. Stockage carbone 0,8tCO2/m³. Prix compétitif béton + rapidité.

Toiture végétalisée productive

Substrat allégé 8-12cm. Plantes comestibles/médicinales. Irrigation goutte-goutte recyclage EP. Production 5-8kg/m².an légumes. Isolation thermique R+2. Biodiversité urbaine. Bien-être habitant.

Système récupération intégrale

EP + condensats VMC + humidité déshumidification. Traitement UV + osmose inverse. Qualité eau potable. Autonomie 6-8 mois. Stockage souterrain 10-15m³. ROI 8-12 ans économies eau.

Intelligence artificielle optimisation

Capteurs IoT météo + consommation. IA prédictive gestion énergie. Orientation automatique PV tracking. Ventilation adaptative qualité air. Maintenance prédictive évite pannes. Économies 15-25% garanties.

☀️ Intégration Photovoltaïque Architecturale

Stratégies d'intégration PV alliant performance énergétique et esthétique architecturale.

⚡ Solutions PV intégrées

Technologies photovoltaïques adaptées selon contraintes architecturales et performances.

BAPV surimposé standard

Panneaux cadre aluminium sur rails. Installation rapide. Maintenance facilitée. Rendement 20-22%. Prix : 2,5-3€/Wc. Ventilation arrière optimale. Garantie 25 ans linéaire.

BIPV tuiles intégrées

Remplacement tuiles traditionnelles. Étanchéité assurée. Esthétique préservée. Rendement 16-18%. Prix : 8-12€/Wc. Zones ABF accepté. Complexité pose + coût.

Film PV souple ETFE

Couches minces flexibles. Poids réduit 1kg/m². Applications courbes. Rendement 12-15%. Durabilité 15-20 ans. Prix : 4-6€/Wc. Innovation émergente.

PV transparent BIPV

Vitrage photovoltaïque verrières. Transparence 10-40% modulable. Double fonction éclairage+production. Rendement 8-12%. Prix premium 15-25€/Wc. Applications spécialisées.

Tracker solaire résidentiel

Orientation automatique soleil. Gain production 25-35%. Moteurs robustes 20 ans. Maintenance réduite. Prix : +40% installation. ROI terrain plat optimal.

Stockage batterie intégré

Lithium fer phosphate LiFePO4. Cycles 6000-8000. Garantie 10 ans. Capacité 5-15kWh modulaire. Prix : 600-800€/kWh installé. Autonomie 2-5 jours.

📊 Calculs et Optimisation Énergétique

Méthodes de calcul pour optimisation performance énergétique et rentabilité économique.

Conseils Pratiques

Méthode calcul production PV

Production annuelle = Puissance × Gisement × Rendement global
• Gisement solaire France : 1100-1600 kWh/kWc/an selon région
• Rendement global : 0,75-0,85 (pertes onduleur, câblage, ombrage)
• Exemple : 6kWc × 1300 kWh/kWc × 0,8 = 6240 kWh/an
Economies : 6240 kWh × 0,18€ = 1123€/an

Calcul isolation optimale

Méthode économique optimum :

  1. Coût marginal isolation vs économies chauffage
  2. Épaisseur optimale : R=8-10 m²K/W climat France
  3. Matériaux biosourcés : +20% coût, -40% empreinte carbone
  4. ROI isolation : 8-12 ans selon région et énergie

Performance globale RE2020

  • Cep (consommation) : <85 kWh/m².an résidentiel
  • Bbio (besoins) : Bbiomax selon zone climatique
  • DH (inconfort été) : <1250 DH pour 80% logements
  • ICénergie (carbone énergie) : <160 kgCO2/m².an
  • ICconstruction (carbone matériaux) : <640 kgCO2eq/m²

ROI investissements durables

Rentabilité solutions intégrées :
• Isolation renforcée : ROI 8-12 ans
• PV résidentiel : ROI 10-15 ans
• VMC double flux : ROI 12-18 ans
• Récupération EP : ROI 15-25 ans
• Matériaux biosourcés : ROI social/environnemental
Performance : -60% consommations énergétiques

❓ Questions Techniques Fréquentes
